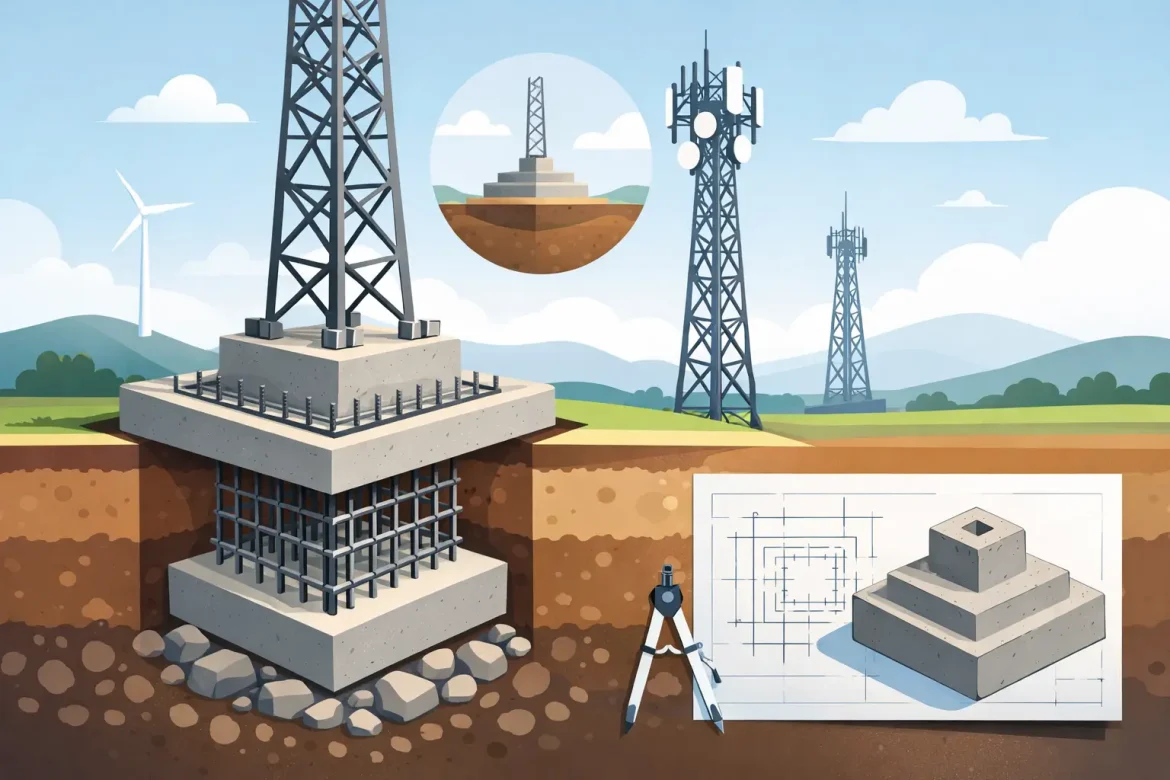

Una torre puede cumplir con el diseño de acero más exigente y, aun así, fallar si la cimentación no transmite correctamente las acciones al terreno. Por eso, saber cómo dimensionar cimentaciones para torres exige revisar el sistema completo: geometría de la estructura, cargas permanentes y variables, condiciones geotécnicas, anclajes, constructibilidad y normativa aplicable al proyecto.
En infraestructura de telecomunicaciones, subestaciones, sistemas de pararrayos, CCTV o señalización, no existe una cimentación universal. Una torre autosoportada, una torre arriostrada y un poste metálico de gran altura producen demandas distintas sobre el suelo. El dimensionamiento debe partir de información verificable, no de medidas repetidas de proyectos anteriores.
Cómo dimensionar cimentaciones para torres desde la ingeniería
El objetivo de una cimentación es controlar tres aspectos: la capacidad de carga del terreno, la estabilidad global de la estructura y los desplazamientos admisibles durante su vida útil. Esto incluye evitar falla por presión excesiva del suelo, volteo, deslizamiento, levantamiento de apoyos y asentamientos que modifiquen la verticalidad de la torre.
El proceso comienza con las acciones que llegan a la base. Las cargas verticales por peso propio, plataformas, escaleras, equipos, cables y accesorios son solo una parte del problema. En la mayoría de las torres metálicas, el viento genera los esfuerzos que realmente gobiernan el diseño, al producir cortante horizontal, momento de volteo y tensión en las patas o pernos de anclaje.
También deben revisarse acciones accidentales o específicas del sitio. Por ejemplo, una torre para subestación puede recibir cargas asociadas a conductores, herrajes y esfuerzos de cortocircuito según su función. En estructuras de telecomunicaciones, la incorporación futura de antenas, radios o líneas de transmisión puede incrementar de forma relevante el área expuesta al viento. Dimensionar sin contemplar estas reservas puede obligar a reforzar la cimentación antes de que termine la vida útil esperada.
Definir la torre y sus condiciones de operación
Antes de calcular el concreto, se requiere una memoria estructural confiable de la torre. Debe identificar altura, tipo de estructura, separación entre apoyos, perfiles, peso total, configuración de arriostramientos, ubicación de equipos y condiciones de montaje. La geometría de la base determina cómo se distribuyen las reacciones entre los apoyos.
En una torre autosoportada de cuatro patas, por ejemplo, el viento puede provocar compresión elevada en dos apoyos y tensión de levantamiento en los opuestos. En una torre arriostrada, las cargas se reparten entre la base central y los dados o anclajes de los vientos. Tratar ambos sistemas con el mismo criterio de cimentación es un error de diseño.
La velocidad de viento de diseño, la categoría de exposición, la topografía y la altura de la torre deben establecerse con la reglamentación y las especificaciones contractuales aplicables. Un predio abierto, una azotea, un corredor carretero o una zona industrial con edificaciones cercanas no presentan la misma exposición. La carga de viento no debe estimarse únicamente a partir de la altura.
El estudio geotécnico define la solución viable
La resistencia del concreto no sustituye el conocimiento del subsuelo. Un estudio geotécnico permite determinar la estratigrafía, capacidad de carga, peso volumétrico, nivel freático, presencia de rellenos, parámetros de resistencia al corte y asentamientos esperados. Con esa información se evalúa si una cimentación superficial es suficiente o si conviene utilizar una solución profunda.
En terrenos competentes, pueden emplearse zapatas aisladas conectadas mediante trabes de liga, zapatas combinadas o una losa de cimentación, según la configuración de la torre. Cuando existen estratos blandos, rellenos no controlados, nivel freático alto o demandas considerables de tensión, pueden requerirse pilotes, micropilotes o cimentaciones especiales. La elección no depende solo de la capacidad de carga vertical: la resistencia a extracción y el comportamiento lateral pueden ser determinantes.
El diseño geotécnico debe revisar, como mínimo, capacidad de carga, asentamiento total y diferencial, deslizamiento y estabilidad ante volteo. Para cargas de levantamiento, la masa del dado de concreto ayuda, pero no siempre es suficiente. También intervienen el peso del suelo sobre la cimentación, la fricción lateral, la geometría de la excavación y la adherencia efectiva con el terreno.
Un punto crítico es la profundidad de desplante. Colocar una zapata a poca profundidad puede reducir el confinamiento del suelo y su capacidad para resistir fuerzas horizontales o de extracción. Sin embargo, excavar más profundo no siempre mejora la solución si se alcanza un estrato saturado, inestable o de baja resistencia. La profundidad debe responder a los resultados geotécnicos y a la solución estructural, no a una regla fija de obra.
Convertir reacciones en dimensiones de cimentación
Con las reacciones de diseño de la torre y los parámetros del suelo, el ingeniero define el área y la geometría de cada elemento. Para una zapata, la presión transmitida al terreno debe mantenerse dentro de los límites admisibles establecidos por el estudio geotécnico, considerando las combinaciones de carga correspondientes.
La dimensión en planta no se calcula solo dividiendo carga vertical entre capacidad de carga. El momento de volteo genera una distribución no uniforme de presiones. Si la resultante se desplaza demasiado, una parte de la zapata puede perder contacto efectivo con el suelo. En algunos casos, aumentar el ancho de la cimentación es más eficiente; en otros, conviene incrementar la profundidad, conectar zapatas o modificar el sistema de fundación.
El espesor se verifica por flexión, cortante unidireccional y punzonamiento alrededor de la zona donde descarga la pata, placa base o pedestal. Los pedestales requieren especial atención porque concentran esfuerzos altos y alojan pernos de anclaje. La cuantía y disposición del acero deben permitir desarrollar las fuerzas sin congestionar el concreto ni impedir un colado adecuado.
Cuando la torre trabaja con elevadas fuerzas de tensión, se debe analizar el mecanismo completo de extracción. No basta con revisar que el perno tenga resistencia suficiente. El conjunto formado por perno, placa, pedestal, dado, refuerzo y suelo debe resistir la carga de diseño con los factores de seguridad y combinaciones exigibles. Una falla en cualquiera de estos componentes compromete la estabilidad de la estructura.
Anclajes y plantillas: precisión que no admite ajustes improvisados
Los pernos de anclaje deben definirse desde el cálculo estructural y coordinarse con los planos de fabricación de la torre. Su diámetro, grado, longitud de desarrollo, separación, proyección y detalle de tuercas y placas deben ser compatibles con la base metálica.
La plantilla de anclajes es un elemento de control dimensional, no un accesorio temporal. Una desviación en el patrón de pernos puede impedir el montaje, inducir esfuerzos no previstos o llevar a correcciones en campo que afecten el desempeño de la conexión. Antes del colado se debe verificar nivel, ejes, diagonales, verticalidad y posición respecto a la orientación de la torre.
En proyectos con fabricación propia de estructuras metálicas, la coordinación entre ingeniería civil, estructural y manufactura reduce este tipo de incompatibilidades. SOLET integra esta revisión desde el diseño de la estructura hasta la instalación, con criterios orientados a infraestructura metálica crítica.
Revisar normas, durabilidad y condiciones reales de obra
El dimensionamiento debe alinearse con el reglamento de construcción aplicable en la localidad, las disposiciones técnicas vigentes, las especificaciones del cliente y, cuando corresponda, los requerimientos de CFE. Las cargas, combinaciones, resistencias de materiales, recubrimientos, detallado de acero y criterios de inspección deben quedar documentados en la memoria de cálculo y en los planos ejecutivos.
La durabilidad forma parte del cálculo práctico. Un sitio con humedad constante, sales, suelos agresivos o actividad industrial puede requerir mayor recubrimiento, concretos con especificaciones particulares, protección anticorrosiva en elementos expuestos y control de calidad más estricto. Si la torre integra sistema de tierra física o pararrayos, las conexiones enterradas deben coordinarse para no interferir con el armado, los anclajes ni las excavaciones.
Durante la construcción, la calidad depende de controles concretos: verificación de excavación contra el estudio de mecánica de suelos, limpieza de fondo, colocación correcta del acero, revisión de anclajes, resistencia del concreto, curado y levantamiento topográfico final. Un plano correcto no compensa una excavación sobre suelo alterado ni un colado con pernos desplazados.
Errores que elevan el riesgo del proyecto
Los problemas más frecuentes aparecen cuando se reutiliza una cimentación tipo sin validar el suelo ni las cargas reales. También es común omitir equipos futuros, reducir dimensiones por interferencias de predio, usar valores de viento sin validar la ubicación o considerar únicamente compresión vertical en una estructura gobernada por volteo.
Otro error es separar el diseño de la torre del diseño de la cimentación. La estructura, sus placas base, los anclajes y el concreto forman un sistema. Si cambian perfiles, altura, antenas, plataformas o la ubicación de la torre, deben actualizarse las reacciones y revisarse la fundación antes de fabricar o construir.
La decisión correcta no es elegir la cimentación con mayor volumen de concreto. Es seleccionar la solución que responde a las cargas reales, al suelo disponible, a la norma aplicable y a las condiciones de instalación. Una revisión coordinada antes de excavar permite detectar restricciones de acceso, interferencias, nivel freático y tolerancias de montaje cuando todavía es posible resolverlas con control técnico.
